ステンレスエアシャワーの応用
2022-11-29

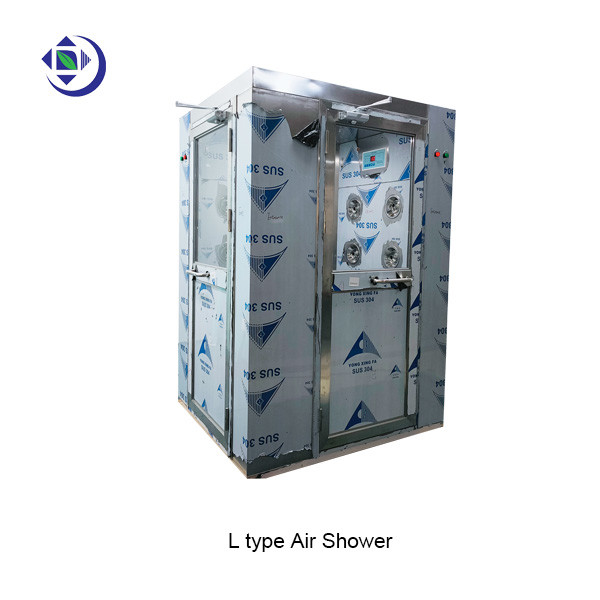

ステンレスエアシャワーの応用
エアシャワーは、現代の産業用クリーンワークショップ用の洗浄装置であり、人の表面のほこりを取り除き、エアシャワーの両側のクリーンエリアと非クリーンエリアを緩衝して分離できます。この装置は、食品、医療、生物工学、精密電子工学の分野で広く使用されています。現在はほとんどのエアシャワーが似ていますが、ステンレスエアシャワー、カラー鋼エアシャワー、冷間圧延板エアシャワーなど、多くの種類に分かれています。
ステンレス鋼のエアシャワーは、通常のタイプと連動タイプに分けられます。通常のタイプは、手動開始ブロー制御を採用し、連動タイプにはリンケージインターロックが追加され、より良いブローを保証します。スタッフがエアシャワーに入ると、ドアが閉まった後、自動的にシャワーが吹き出します。この時、両側の扉は施錠状態で、送風が完了するまで開けることができません。この制御方法により、スプレーしなければならない工程が完了する。クリーンエリアを常に理想的な空気清浄状態に保ちます。
もっと見る
ステンレスエアシャワーのメリット
2022-11-17

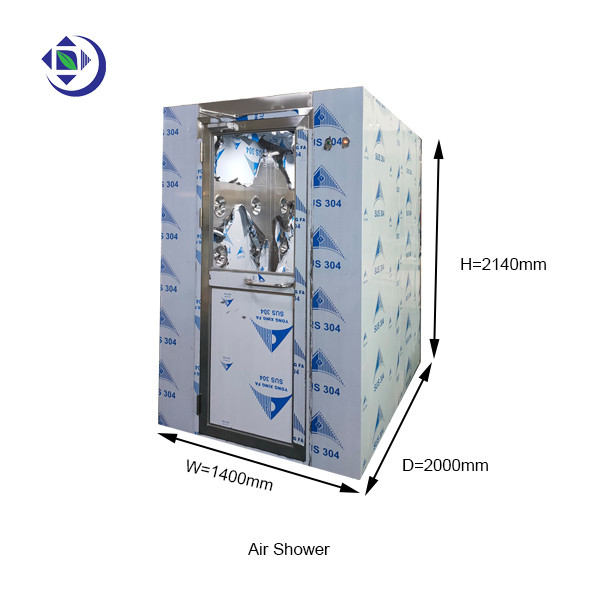

ステンレスエアシャワーのメリット
当社のステンレス製エアシャワーは、クリーンルームの入り口に設置するように設計された自己完結型の空気再循環システムです。これらの電話ボックスのようなクリーン ルーム エントリ システムは、高速の空気を利用して、クリーン ルームに入る人員、機器、および材料を浄化します。
作業員がエアシャワーに入ると、入り口のドアが閉まり、フィルターを通過する強力な空気流が、調整可能で正確に配置された複数のノズルから作業員に向かって吹き出されます。これらの高速気流は、大小さまざまな汚染物質を作業員のクリーン ルームの衣服から吹き飛ばします。サイクルが完了すると、出口ドアが開き、作業員はクリーン ルームに進みます。
ステンレス スチール エア シャワーは、高品質の全金属構造と、高性能、カスタム オプション、および多様な構成を組み合わせています。優れた設計上の利点により、これらのクリーンルーム用エアシャワーは設置と保守が容易になります。当社のステンレス製エア シャワーは、クリーン ルームやその他の管理された環境に最大の効率と価値を提供します。
もっと見る
クリーンルームの浄化の詳細をどれだけ知っていますか!
2022-11-14

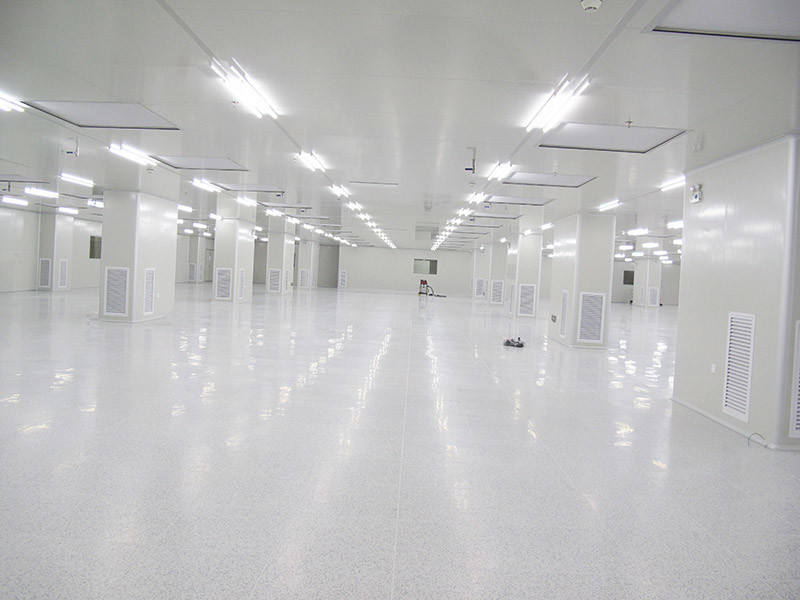

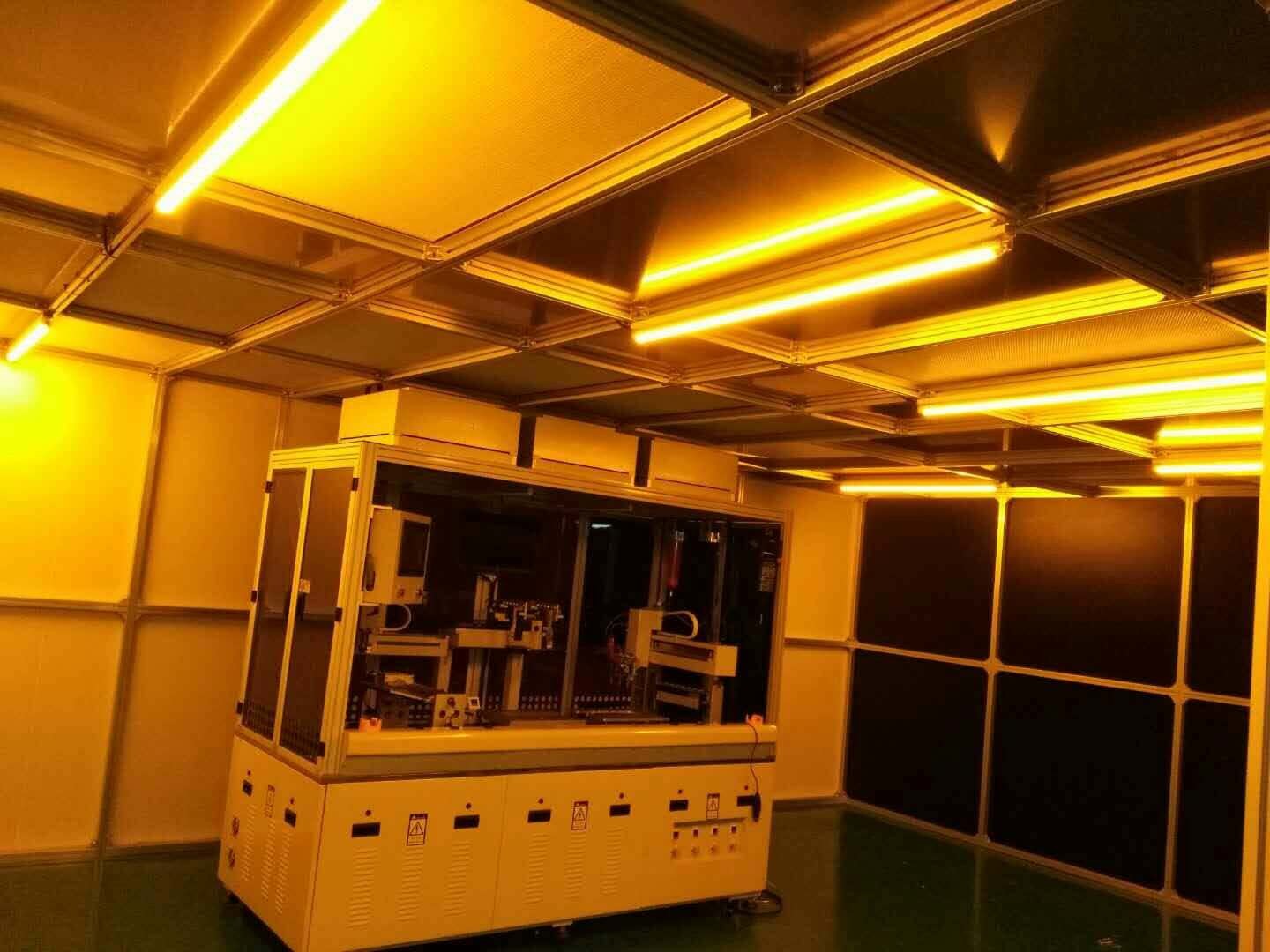

クリーンルームの浄化の詳細をどれだけ知っていますか!
国際的な慣行によると、無塵浄化レベルは、主に、1立方メートルあたりの分類基準よりも大きい直径の空気中の粒子の数に従って指定されます。つまり、いわゆるダストフリーとは、100%ゴミが無い状態ではなく、微量単位で管理されているということです。もちろん、この規格で粉塵基準を満たす粒子は、当社の一般的な粉塵に比べて非常に小さいですが、光学構造物にとっては、わずかな粉塵でも非常に大きな悪影響を与えるため、光学構造物製品の製造において、粉塵-無料は避けられない要件です。
粒子径0.5ミクロン未満の粒子数を1m3あたり3,500個以下に抑え、国際無塵基準Aレベルをクリア。チップレベルの生産および処理で現在使用されている無塵基準は、クラス A よりも高い粉塵要件を備えており、そのような高い基準は、主にいくつかのより高いレベルのチップの生産に使用されています。業界では通称1Kレベルと呼ばれる1立方メートルあたり1000個以内の微粉塵を厳しく管理しています。
以下は、クリーン ルームが知る必要がある浄化パラメーターです。
1.コンパートメント、天井材、天井の高さ;
2.床材;
3.一定の温度と湿度であるかどうか。
4.排気が必要かどうか;
5. ワークショップの総人数。
6. ワークショッププロセス機器の発熱量;
一連のパラメーターなど。
クラス 100,000 のクリーン ルームの基準は次のとおりです。
粉塵の最大許容量(立方メートルあたり);
0.5 ミクロン以上の粒子の数は 3,500,000 を超えてはならず、5 ミクロン以上の粒子の数は 20,000 を超えてはなりません。
微生物の最大許容数;
バクテリアの数は、立方メートルあたり 500 を超えてはなりません。
定着した細菌の数は、ペトリ皿あたり 10 を超えてはなりません。
圧力差:同じ清浄度レベルのクリーンルーム間の圧力差は一定でなければなりません。清浄度の異なる隣接するクリーンルーム間の圧力差は5Pa以上、クリーンルームと非クリーンルーム間の圧力差は10Pa以上である必要があります。
10 万レベルの無塵作業場で温度と湿度に特別な要件がない場合は、快適に感じずに清潔な作業服を着るのが適切です。冬の気温は通常20~22℃に管理されています。夏は24~26℃。変動±2℃。冬季のクリーンルームの湿度は30~50%、夏季のクリーンルームの湿度は50~70%に管理されています。
配電:
ほこりのないワークショップ(エリア)の主要な生産室の一般的な照度値は、≥300Lx である必要があります。補助スタジオ、人員浄化室、物質浄化室、エアロック室、廊下などの照度値は200~300Lxとする。
騒音制御
1. 動的試験中、10,000 クラスのクリーン ルーム内の騒音レベルは 70 dBA を超えてはなりません。
2. 静的テスト中、10,000 レベルの乱流クリーン ルームの騒音レベルは 60 dBA を超えてはなりません。
気流組織
10万レベル無塵工場の主な給気方式。
1.部分オリフィス天井空気供給;
2.天井空気供給用の拡散板を備えた高効率エアフィルター。
3. 上部側壁のエア供給を含む 3 種類のエア供給。
10万級無塵工場の主な還気方式
1. 単一の側壁の下部に還気出口を配置します。2. 廊下還気を使用する場合は、還気吹出し口を廊下に均等に配置するか、廊下端の中央に還気吹出し口を設置してください。
空気出口速度 m/s:
1.オリフィスプレートのオリフィス3~5、
2.サイドエアアウトレット:
(1) ジェット 2 ~ 5 を取り付け、
(2) 取り付けられていないジェットの場合、同じ側壁の下部の戻り空気は 1.5 ~ 2.5 であり、反対側の壁の下部の戻り空気は 1.0 ~ 1.5 です。
戻り空気速度 (m/s):
1.クリーンルームの還気口が2つ以下で、
2.廊下の還気口は4つ以下です。
100,000 レベルの無塵作業場に出入りする人員の標準操作手順
1。目的
100,000 レベルのクリーン ルームに出入りする人員の標準操作手順を確立して、クリーン ルームが人員によって汚染されないようにします。
2.エリア
生産オペレーター、メンテナンス担当者、管理担当者など、10万レベルの無塵工場のスタッフの出入り。
3 責任
3.1 100,000 レベルの無塵作業場に出入りするすべての人員は、この操作手順に責任を負うものとします。
3.2 無塵作業場のチームリーダーと現場の品質管理担当者は、監督と検査の責任を負います。
4 内容
4.1 無菌室の扉に入り、雨具や備品を所定の位置に置く。
4.2 スリッパを履き替える。靴の交換場所で、靴のスツールに座って、自宅の靴を脱いで靴のキャビネットに入れ、180度回転させ、靴のキャビネットの上層にある自分のスリッパを取り出して履きます.
4.3 作業着の着替え。一般事務室に入り、社員の普段着を脱いで作業着に着替えます。
4.4 手を洗いましょう。手洗いの手順に従って手を洗ってください。
4.5 作業靴に履き替える。靴室の扉に入り、ベンチに座り、扉に向かい、スリッパを脱ぎ、スリッパを靴箱の下段に入れ、靴箱の上段から作業靴を取り出し、座り、ドアに背を向けて180度回転させて装着します。
4.6 手を洗って乾かします。
4.6.1 流し台で手首から10cm上まで手を水で濡らし、洗剤で洗い、手と手首の皮膚10cmを泡でいっぱいにして、15秒ほどこすります。
4.6.2 手を水ですすぎ、浸したお米を手にすすぎ、手を上下に動かし、べたつかなくなるまでこすります。
4.6.3 手が汚れていないことを視覚的に確認します。
4.6.4 手のひらをドライヤーの手の下8~10cmに伸ばし、乾くまで手を乾かします。
4.7 きれいな下着に着替える。作業着は脱いで個人ロッカーへ。個人番号のついた作業帽、作業着、作業ズボンを更衣室の壁掛けフックから脱いで着用してください。帽子、マスク、上着、ズボンの順に上から着ます。ズボンのポケットにすべてのトップスを結び、すべての髪をキャップに押し込み、コートとキャップがきちんとしているかどうかを確認するように注意してください.
4.8 手を洗い、消毒する。
4.8.1 流し台で手首から10cm上まで手を水で濡らし、洗剤で洗い、手と手首の皮膚10cmを泡でいっぱいにして、15秒ほどこすります。
4.8.2 手を水ですすぎ、浸したお米を手にすすぎ、手を上下に動かし、べたつかなくなるまでこすります。
4.8.3 手が汚れていないことを視覚的に確認します。
4.8.4 消毒。手首から10cm上まで手を塩素系消毒液に30秒間浸します。
4.8.5 手のひらをドライヤーの手の下8~10cmに伸ばし、乾くまで手を乾かします。
4.9 カバーオールを着用する。クローゼットから個人番号のあるサイトを 1 つ削除します。カバーオールが地面に触れないように注意しながら、下から上に着用してください。
4.10 受け取りと消毒。ドアをバッファー ルームに押し込み、75% エタノールで満たされた自動誘導噴霧器の下に手を置き、消毒のためにスプレーし、手を振って、エタノールを乾かします。
4.11 クリーンルームに入る。バッファーチャンバーのドアを開けて、ダストフリーエリアに入ります。
4.12 人員がクリーン エリアを離れるときは、クリーン エリアに入る場合と逆の手順に従います。作業着を引きずるときは、下から上に脱いでください。
4.13 外部からの訪問者は、工場の承認を得て、ワークショップ管理者の指導と監督の下、所定の手順に従って無塵ワークショップに出入りする必要があります。外国人の方はワークショップの運営規則を厳守してください。クリーンルームの生産期間中は、外部の訪問者は入室できません。
もっと見る
クリーン エアーのシャワーの質を点検し受け入れる方法
2017-02-06
空気シャワーを点検し受け入れる方法
1一般要求事項
1.1テスト環境
性能試験は次の環境要求事項を満たす実験室で行われるべきです:
A) 温度:5 ℃ | 35 ℃;
B) 相対湿度:35% | 85%;
1.2電源
1.2.1電源電圧偏差:評価される電圧の± 10%;
1.2.2力の頻度偏差:± 2Hz (評価される頻度に基づく)。
2.試験装置(空気シャワーのサーキット ボード)
2.1試験装置は内のテストにそれらが使用に入れることができるそして使用の所定の期間べきです前に規則的に修飾された資格認定のテスト構成、試験装置の口径測定および口径測定の送られる。
2.2テストは次の器械を要求します:
A) 反対粒子(0.3μmから始まって粒度の決断);
B) 熱球風力計、フル・スケールの測定誤差の≤の± 3%;
C) 指示騒音計は、測定範囲40 dB (a) | (a) 100dBべきです;
D) 照度のメートル、測定範囲0のlx | 1000lx;
E) 漏出流れのメートル;
F) 地上の抵抗のテスター;
G) テスターに、出力です50Hzの基本的な正弦波1500Vの電圧圧力をかければ、持続期間は1s | 60sの範囲で置くことができます。
3.出現の条件
出現の条件の目視検差方法。
もっと見る
共通の欠陥および空気シャワーの欠陥を取扱う方法を:
2017-03-10
共通の欠陥および空気シャワーの欠陥を取扱う方法を:
共通の欠陥:
1. 電源スイッチ、空気シャワーは通常電源を断ち切る4つの場所を備えています:
(1)。空気シャワーの屋外のキャビネットの電源スイッチ;
(2)空気シャワーの屋内コントロール パネル箱;
(3)。外箱の両側の空気シャワー室(ここに、緊急事態を防ぐ電源スイッチは力を、効果的に改善します私達の個人的な安全を断ち切りました)。パワー・インジケータが失敗するとき、再確認します上記の4空気シャワー力をで防がないで下さい。
2. 空気シャワー ファンは定められる断ち切られる、穏やかに放す右に手を押しなさいように、最初に空気シャワーのキャビネットの緊急時スイッチを点検するために断ち切られます働いていません。
3. 空気シャワー ファンの逆転するか、または風のシャワーの速度は非常に小さいです、です三相四線式ラインが逆転する380Vを点検して確実、一般的な工場取付け持っていますよいラインを取る誰かを;光源が空気シャワー ファンに導く空気シャワーの逆のような働きませんまたは空気シャワーの速度の減少を逆転させるために、重量は全体の空気シャワー室のサーキット ボードを燃やします;私達は配線を変えるために気遣いません。
4. 空気シャワー室は、上記の3ポイントに加えて吹きませんが、シャワーをまた空気シャワー吹きませんシャワーを非常停止ボタンが押される色があるように非常停止ボタンのような空気シャワーのキャビネットを、確認する必要があります;きちんと働くために緊急ボタンを再度押して下さい。
5. 空気シャワーは確認します、軽い感知装置が正しく取付けられている陽性の両側でライトのようなかどうかキャビネット ライト認識システムの右下隅の中の空気シャワーを自動的に空気シャワーを感じ、常態、の軽い感覚自動的にシャワーを感じることができます。
6. 風速が低いとき空気シャワー室の使用はしばらく、そう取り替えればフィルターを喜ばしなさい、早い空気シャワーを、高性能フィルターですたくさんの塵点検します。(空気シャワーの頭文字フィルターは1-6か月、高性能フィルターが6-12か月以内に一般に取り替えられるAirshower以内に一般に取り替えられます)
空気シャワーの問題を取扱う方法:
1. 風速が非常に低ければ、しばらくあなたがすぐに点検するべきである空気シャワーの使用時空気シャワー フィルターは新しい変更フィルターあまりの塵を払うことができます。通常1-6か月通常一度交換することは必要高性能フィルターです一度交換するべき6-12か月です。
2. 見るシャワーが、感受性システムの空気シャワー室のライト ボックスの右下の感覚をかどうか装置感光型装置点検する時空気シャワーが自動的に感じることができなければ。
非常停止ボタンが赤ければ、空気シャワーはシャワーを、ちょうど押します緊急ボタンを正常運営である場合もあります吹きません。
3. 空気シャワー室が働いていないとき、最初のチェックは放すためにタンクの外のドアの不利な点横取りされたら、静かに手で押しましたり、右に曲がります緊急時スイッチを転換できます。
4. 空気シャワーを逆転させる空気シャワー ファンは風速非常に小さいです、それです三相四線式ラインが逆転させることができる380Vを点検して必要かもしれないです。空気シャワー ライン源の逆により、ライト引き起こせば空気シャワー ファンは働きませんまたは風速を逆転させるために風速を、シャワー燃やします全体の空気シャワーのサーキット ボードを減らして下さい。
空気シャワーを維持する方法:
1. 技術的な表示器を、のような測定するための装置の規則的な使用は要求の技術的な変数にすみやかに演説するべきです会いません。
2. 常連の取除かれる早いエア フィルター フィルターの実用面に従って。
3. 風速がより小さくなるとき、私達は黒がより多くの塵、きれいになるか、または取り替えられる非編まれた布内の取除かれた早い効果のエア フィルターべきである高められた抵抗を収容する前フィルターなら、黒いです最初にエア フィルターの表面の第一次効果を点検するべきです。
4. 非編まれた生地の取り替えかクリーニングが、それでも増加できないとき空気速度は、高められた抵抗に終って、高性能のエア フィルター妨げられました高性能のエア フィルターを取り替えるべきですです。
5. 高性能フィルターを取り替えた場合、まめ板を、取除きます高性能フィルターを、取付けます元の高性能フィルター指定モデルに従って新しい高性能のエア フィルターを取除いて下さい。取付けは気流の方向を矢指すべきです高性能フィルターの矢の印を確認するべきです。そしてよいシールを漏出を防ぐために保障するため。
6. ボーダーを漏出無し確認し、検出するのにほこりのカウンターを使用する高性能フィルター必要性の取り替え技術的な表示器を正常な仕事の前に達成するため後。
7. 欠陥が電気設計図の維持を示すことができれば、電気回路の定期的なメインテナンス。
8. ロック ピンを避けることは付いた、規則的なドアのエンクロージャ、鍵穴の直線を用いる電子ロック。
9. 温度の使用は50 ℃を超過しないし、開いた炎の使用は厳しく禁止されます。
空気シャワーの適用
空気シャワー室は通常マイクロエレクトロニクス、光電子工学、半導体、医薬品、食糧、化学薬品、航空、自動車で、のすべての体の部位を取除く部屋の高い清潔への低清潔部屋のための梯子の清潔の研修会印刷、実験室および他のクリーン ルームおよび非塵なしの研修会0.3ミクロン以上ほこり、ために汚染を持って来るクリーン ルームに入らないために使用されます。しかし開始の過程において空気の流れと一緒に伴われたドアが空気シャワーの中で空気シャワーのよい気流駐車したのでまた大気汚染を避けるために気流の緩衝の役割を、よい気流担って下さい。
